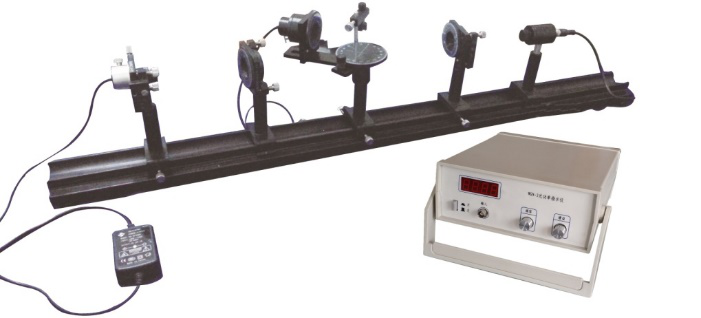

WSZ-4A手動偏振光實驗裝置
儀器介紹
WSZ-4A手動偏振光實驗裝置是手動調節，非聯機使用的偏振光實驗裝置。采用高靈敏度激光功率測量裝置相對測量，數字顯示，增益連續可調。布儒斯特角測量時毛玻璃屏顯示，特殊的觀察窗結構，既可以用人眼直接觀察，也可以接入專用光電探測器進行定量測量。650nm激光器與LED多種光源用于布儒斯特角測量光源，比較單色光和復合光作光源時布儒斯特角的區別，并分別定量測量分析偏離布儒斯特角時的消光比。
特點
采用高靈敏度激光功率測量裝置，6檔量程，接收靈敏度達uW級；
專用直線導軌，調整架三維或二維可調，拆卸組裝容易，動手實踐性強；
布儒斯特角測量時毛玻璃屏顯示，特殊觀察窗結構，觀察清晰度比傳統白屏觀察方式大大提高；
既可以用人眼直接觀察，也可以接入專用光電探測器進行定量測量分析；
650體激光器與LED多種光源用于布儒斯特角測量光源，比較單色光和復合光作光源時布儒斯特角的區別，并分別定量測量分析偏離布儒斯特角時的消光比。
實驗內容
1.自然光轉化為線偏振光的演示（二向色性起偏、雙折射起偏、反射起偏）驗證馬呂斯定律。
2.線偏振光轉化成圓偏振光、橢圓偏振光的演示。
3.光的偏振狀態的測量。
4.波片特性實驗。
5.布儒斯特角測量。
配置表及規格參數
光源組件： GY-12 半導體激光器：含電源，波長650nm，功率5mW LED白光源：寬譜帶 光學組件： 波片：1/2、1/4，λ=650nm，通光口徑Φ25.4mm，帶框 透鏡：φ36mm f=70mm，帶框 偏振片：通光口徑Φ25.4mm， @400～700mm，消光比>400:1方 玻 璃：50mm*50mm 機械/調整組件： 調 整 架：可變口徑二維架、激光器調整架、二維調整架、偏振片/波片旋轉架（自動X軸旋轉架：口徑Φ28mm，可繞X軸360°旋轉，最小刻度2°） 光學測角臺：用于反射起偏、折射起偏、測布儒斯特角，精度0.1°直徑：Ф80mm，自帶觀察屏，自帶X軸旋轉架 精密光學導軌：尺寸1000mm*80mm，專用硬鋁合金型型材，帶刻度，分辨精度1mm，配套滑座（5個） 探測及顯示組件 激光功率指示儀：測量波長650nm，測量范圍1-1.9V，三位半數顯，增益可調，相對能量指示 |
