一、實驗?zāi)康?/span>
1、掌握激光穩頻的基本原理；
2、學會搭建用干激光穩頻的光學系統和電學系統，并得到用干穩頻的頻率誤差信號；
3、掌握—階諧波、三階諧波微分穩頻的技術；
4、通過調節調制頻率的相位等參數觀察誤差信號的變化規律，最后優化各種用干穩頻的參數，并將激光頻率鎖定干枷87原子的躍遷線中心；
5、學會獲得長時間激光頻率鎖定的方法。
二、實驗原理
激光穩頻就是將激光的頻率通過某種方法鎖定到一個頻率參考源上的方法。半導體激光器穩頻的基本原理為：通過加調制的方法改變半導體激光器的外腔參數（腔長，光柵轉角等）或其工作電流、工作溫度，使其輸出激光的頻率受到相應的調制，從而在相應的光譜輸出有對應的強度變化，然后我們對光譜強度變化進行一定處理，從而得到激光頻率偏移參考中心頻率的信號，再根據此信號由穩頻系統向半導體激光器反饋入相應的控制參量，用以把輸出光頻率控制在參考頻率處。最終得到頻率穩定的激光輸出。

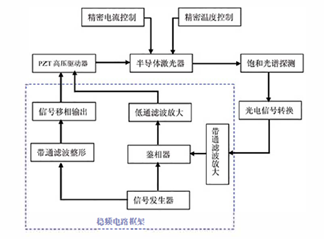

圖1 穩頻電路框架
我們半導體激光器的穩頻系統由五大模塊組成：可調諧半導體激光器， 精密電流控制， 精密溫度控制，PZT外腔驅動器，穩頻電路系統（伺服環路）。可調諧半導體激光器用于獲得可以調諧的激光輸出。精密電流控制主要是向激光器供流，精密溫度控制是控制激光器中工作物質（半導體）的溫度，PZT外腔驅動器用于控制半導體激光器的外腔長，由此可以進行激光頻率調諧。穩頻電路系統由幾個部分組成：信號發生器，帶通濾波整形，信號移相，帶通濾波放大，鑒相器，低通濾波放大（如圖1所示），主要是把光譜強度變化進行一定處理， 得到誤差信號，把得到的誤差信號反饋給半導體激光器的控制系統，實現穩頻。
三、實驗內容簡介
1、在學會搭建用于激光穩頻的光學系統（即搭建用干觀測飽和吸收光譜的光學系統和電學系統，并得到其光譜）和電學系統基礎上，并得到用干穩頻的頻率誤差信號；
2 、學會激光頻率鎖定的方法。
四、實驗簡介
激光雖然有單色性很好的優點，但一般來說，激光器產生的激光頻率并不十分穩定， 而是在隨電流、環境溫度以及激光器本身的機械形變等因素而改變。在諸多領域扮演重要角色的激光，其頻率的穩定性是關鍵。激光穩頻就是將激光的頻率通過某種方法鎖定到一個頻率參考源上的方法。而目前的頻率參考源有兩種，原子、分子的光躍遷線以及光學諧振腔。當激光與原子相互作用或者通過光學諧振腔時，由于原子對激光的吸收或者激光在光學諧振腔內的馳豫，激光的幅度和相位都會發生變化。用激光頻率的調制與解調技術將激光的這種變化轉換為電信號（即頻率的誤差信號如圖2、圖3所示）并用于對激光的頻率進行反饋控制，最終得到頻率穩定的激光輸出。本實驗主要是掌握激光穩頻的基本原理，并學會搭建用千激光穩頻的光學系統和電學系統，并得到用于穩頻的頻率誤差信號，并能通過調節調制頻率的相位等參數觀察誤差信號的變化規律，最后優化各種用于穩頻的參數并將激光頻率鎖定千枷87原子的躍遷線中心。
圖2銣原子飽和吸收光譜與一階諧波的誤差信號
圖3銣原子飽和吸收光譜與三階諧波的誤差信號
