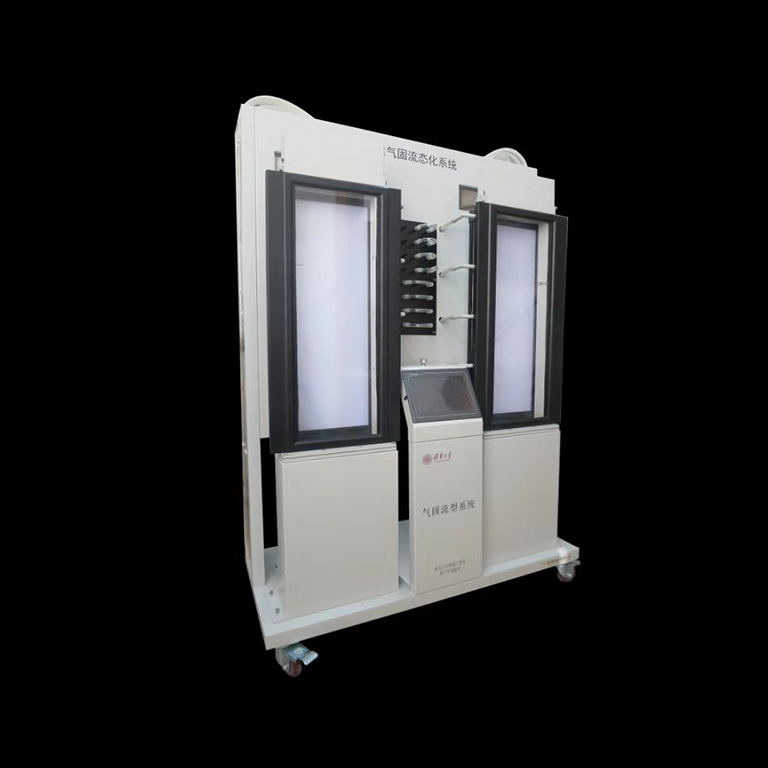

二維氣固兩相流實驗系統

1. 知識點

氣-固兩相流

2. 對應課程

《多相流基礎》

3. 實驗內容

氣-固兩相流流型觀測實驗

可觀察豎直狹槽內氣固流態化現象和射流現象。

4. 主要技術指標

1) 二維可視氣固流態化實驗；

2)   二維可視高速射流實驗；

3)   二維可視流態化射流實驗；

4)   兩個實驗段不同粒徑顆粒物，方便更換；

5)   流態化風速 0～3 m/s；

6)   射流風速 0～10 m/s；

7)   流態化過程降壓測量，測點≥4個；

8)   射流氣體壓力：7.0bar，儲氣罐容積：≥50L；

9)   集成化采集控制系統，采用高精度數據采集和控制，實時顯示實驗數據，通過 USB 導出實時實驗 數據和計算結果，用于實驗數據分析和處理；

10) 實驗臺噪音：小于65分貝；

11) 工業級柔和面光源板2塊；

12) 供電電源：AC380V，功率6kW；

13) 外形尺寸：1400mm*600mm*1700mm；

14)   實驗臺重量：100kg；

15)   提供實驗指導書模板。

5. 實驗室基礎設施要求

1) 供電電源：AC380V，功率4kW；

2) 須配置穩壓器，以防電網電壓不穩損壞設備
