產品介紹

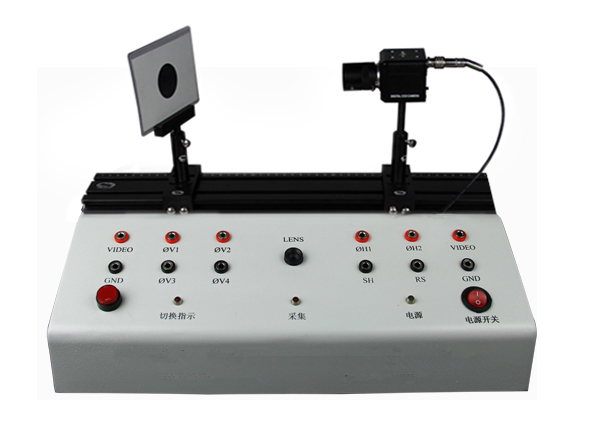

CMOS傳感器是當前被普遍采用的圖像傳感器，是利用感光二極管(photodiode)進行光電轉換，將圖像轉換為數字?jǐn)?shù)據。CMOS傳感器是每個象素都會鄰接一個放大器及A/D轉換電路，用類似內存電路的方式將數據輸出。該實驗儀讓學生更直觀的了解CMOS的原理及應用。外形尺寸：350mm（長）×200mm（寬）×115mm（高）；
教學目的
1、了解并掌握CMOS原理及信號處理方法；
2、了解并掌握CMOS的軟件方法；
3、掌握利用CMOS進行尺寸測量的方法；
主要技術參數
彩色CMOS 相機參數：
1、圖像傳感器：1/4″CMOS彩色；
2、感光面積：4.9mm×3.7mm；
3、信號系統：PAL/NTSC；
4、有效像素：NTSC:768(H)×494(V)；
5、水平解析度：700電視線；
6、鏡頭：CS/C ；
7、自動增益控制：開啟/關閉可選擇；
8、背光補償：開啟/關閉 支持；
9、電子快門：開啟/關閉可選擇；
10、信噪比：More than 48dB (AGC OFF), 大于48dB (AGC OFF)；
11、快門速度：1/50(1/60)～1/100，000秒；
12、自動光圈鏡頭：VIDEO/DC 伺服型可支持；
13、白平衡：Auto tracking white balance/自動跟蹤白平衡；
14、同步系統：Internal/內同步；
15、視頻輸出：1.0Vp-p 75Ω（BNC）；
16、功率消耗：Less than 3.5W, 小于3.5W；
17、插口：VIDEO OUT(BNC)；
18、電源：DC 12V 1A；
19、工作溫度 ：-20°C～+55°C；
20、尺寸：50*50*50；
黑白CMOS 相機參數：
1、感光芯片：1/4"OV5116 B/W CMOS
2、視頻制式：N制
3、感光面積：3.2mm*2.5mm
4、清晰度：240TV lines
實驗內容
1、CMOS原理與驅動實驗；
2、CMOS數據采集實驗；
3、CMOS用于邊緣與輪廓檢測實驗；
4、CMOS用于物體的尺寸測量實驗；
5、CMOS用于圖像采集與參數設置實驗；
6、CMOS用于投影與差影圖像分析實驗；
7、CMOS用于圖像的濾波與增強實驗；
8、CMOS用于顏色識別與變換實驗；
9、CMOS圖像采集程序設計；
備注：客戶自行配置計算機及示波器。
