TP-GOS3 光學系統傳遞函數測量實驗

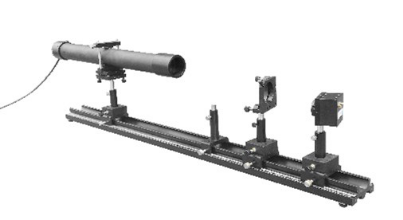

儀器介紹
TP-GOS3 光學系統傳遞函數測量實驗緊貼光電教學內容,適用于光電專業本科生實驗,亦可作為高職院校實訓設備及工廠生產檢驗設備使用。
實驗內容
1. 分辨力板直讀法測量光學系統分辨率馬赫-曾德干涉實驗
2. 利用朗奇光柵測量光學系統MTF值實驗夫瑯和費衍射實驗
3. 基于線擴散函數測量光學系統MTF值
配置表及規格參數
名 稱 | 規 格 | 數 量 |
光 源 | 面光源:發光面100x100mm,功率6W,白色 | 1套 |
平行光管組件 | D/F=1:10,L=550mm,Ф50mm,f=500mm | 1套 |
光學組件 | 透鏡:Ф40mm,f=70mm;f=100mm;f=150mm雙凸透鏡 分辨力板:外形50×50mm,3.125~12.5LP/mm 變頻朗奇光柵:外形63.5×31.8mm,5~80 LP/mm | 1套 |
探測器組件 | CMOS相機,黑白,分辨率:1280 x 1024,量化深度10bit,像素大小:5.2 μm, USB2.0接口,鏡頭接口C接口 | 1套 |
精密光學導軌 | 尺寸1000mm*80mm,專用硬鋁合金型材,帶刻度,分辨精度1mm,配套滑座、一維移動滑塊、調節支座、調節支桿 | 1套 |
數據軟件 | 實驗軟件含:數字圖像采集模塊、傳遞函數測量模塊 | 1套 |
需 另 配 | 計算機 | 1套 |
