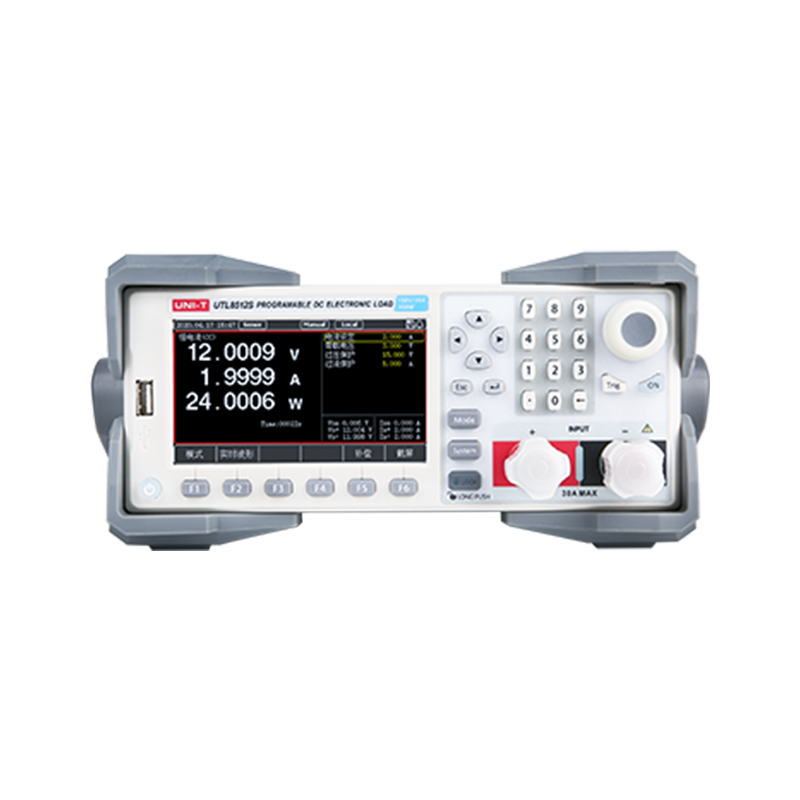

UTL8500X系列可編程直流電子負載配有4.3英寸液晶顯示屏，功率范圍廣泛，分辨率可達0.1mV/0.1mA，具有動態測試、過載測試、自動測試、列表測試、電池測試、CR-LED測試等多種測試功能與模式，并新增了實時波形顯示及紋波測試功能，同時標配RS-232C通訊接口，并可根據設計和測試需求選配其他通訊接口，提供多用途解決方案，靈活滿足各種現場測試條件，實現與自動化生產線、自動測試系統無縫連接。
4.3英寸液晶屏顯示

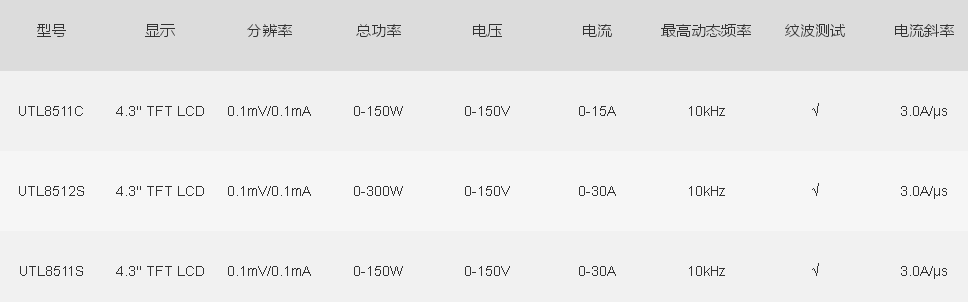

測試分辨率：0.1mV/0.1mA；
電壓測試范圍：0~150V；
電流測試范圍： 0~15A （UTL8511C），0~30A（ UTL8511S、 UTL8512S）；
功率測試范圍：0~150W （ UTL8511S、 UTL8511C），0~300W（UTL8512S）；
四種基本測試模式

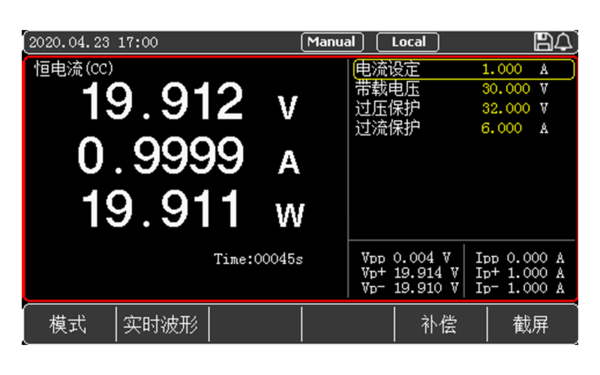

四種基本工作模式：CC/CV/CR/CP
豐富的測試模式

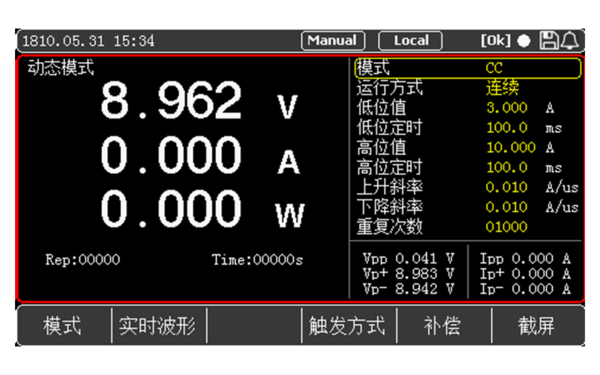

為滿足多樣化測試需求，UTL8500X系列電子負載提供了更多的測試模式供用戶選擇，支持快充測試，動態測試、列表測試，組合測試、OCP/OPP測試、 CR-LED測試、電池測試、負載效應、OVP測試、短路、時間測試等模式。

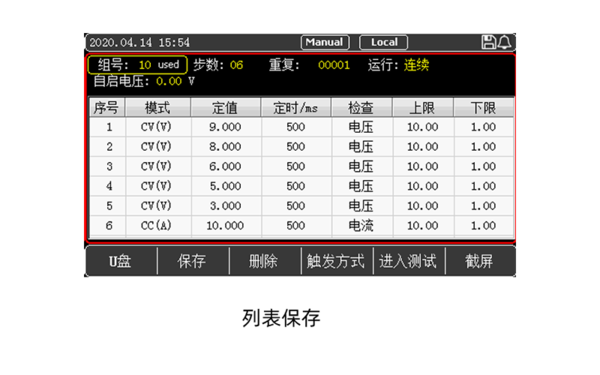

屏幕截圖與列表保存、調用功能

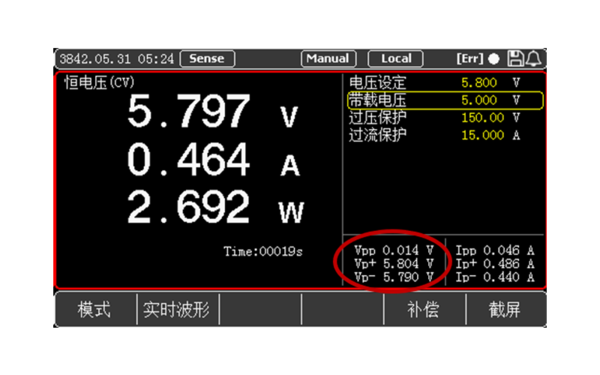

紋波采樣，檢測功能
UTL8500X系列可編程直流電子負載支持電壓紋波（Vpp）、電流紋波（Ipp）測量，并將測量結果（Vpp/Vp+/Vp-,Ipp/Ip+/Ip-）實時顯示在測試界面上。
與傳統的示波器測量方法不同，電子負載的紋波測量是在一定的測量范圍和帶寬中，具有良好的平坦度和準確性。一般情況下紋波包含工頻紋波和開關紋波兩種不同頻段的紋波，負載的紋波測試是這兩種紋波疊加的綜合效果。
UTL8511C –支持快充測試
主要賣點:
?150V/15A, 150W
?4.3英寸高清WVGA(480x272) LCD顯示
?0.1mV，0.1mA的高分辨率
?紋波測試

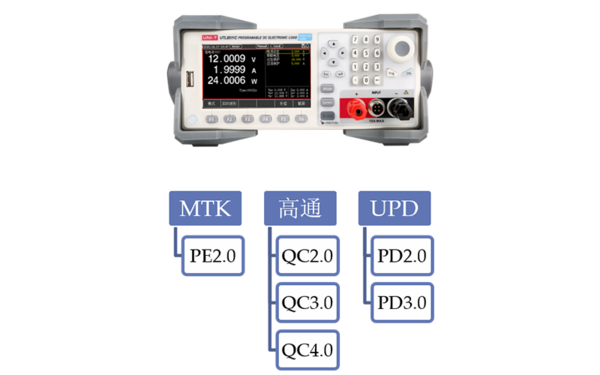

?支持快充電源自動測試，擁有QC2.0、QC3.0、QC4.0、PD2.0/PD3.0等協議
?標配RS-232C通訊接口，支持SCPI協議
?半2U體積 （機箱使用）
接口功能強大
?RS-232C接口:外部通信接口，實現電子負載的遠程控制。
?SENSE遠端電壓補償接口：支持遠端補償，避免負載輸入導線過長引起的壓降，保證測量精度。
?BNC電流遠端監視接口：通過連接外部電壓表或示波器可以顯示輸入電流的變化。
?觸發信號接口：支持接入外部信號進行外部觸發。
?USB HOST 接口：連接外部U盤進行測試數據保存/系統升級，屏幕截屏，存儲以及調用列表測試文件。
